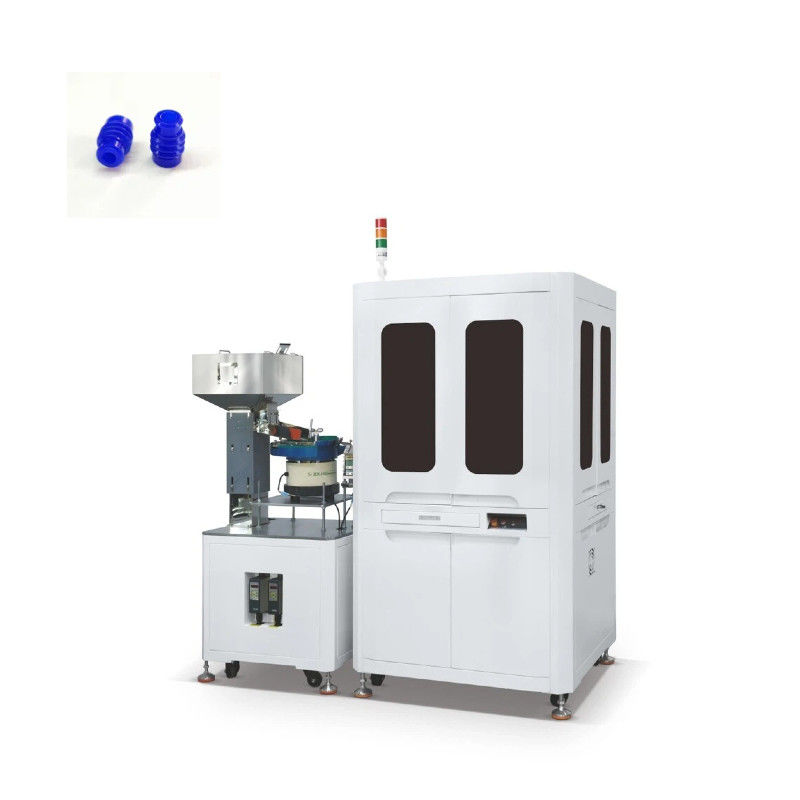

Machine de mesure d'images d'inspection visuelle de caoutchouc WirT avec table en verre unique
L'image est transférée vers un logiciel spécialisé de traitement d'image.Ces algorithmes peuvent identifier différentes caractéristiques cibles dans l'image, tels que les algorithmes de détection des bords pour déterminer le contour d'un objet et les algorithmes de reconnaissance des couleurs pour distinguer les objets de différentes couleurs.
Principe de fonctionnement de la machine d'inspection visuelle WirT - Table de verre unique
Système de contrôle de surface
Il se compose de deux postes de travail montés au-dessus et au-dessous de la plaque de verre, chacun contenant une caméra couleur de haute précision et une lentille de mise au point fixe.
Il dispose d'un système d'éclairage de couleur réglable numériquement pour optimiser la prise d'image.
La fonction principale est de détecter les défauts esthétiques sur les surfaces supérieure et inférieure.
Systèmes de contrôle de surface interne et externe
Il est composé de postes de travail externes, chacun équipé de quatre caméras couleur de 2 mégapixels réparties sous un angle de 90 degrés.Une autre caractéristique est qu'il existe deux systèmes d'éclairage couleur répartis au-dessus et au-dessous..
Le système d'éclairage peut être réglé numériquement et indépendamment pour optimiser l'image photographique.
Pour la détection des défauts de surface sur la face extérieure du produit.
Avantages de l'équipement WirT- machine d'inspection visuelle à table de verre unique
Le Wirt est un dispositif d'inspection optique spécialement développé pour détecter les défauts dimensionnels et de surface des bouchons étanches en silicone.Il est capable d'inspecter les bouchons imperméables de différentes formes avec une grande précision dans sa plage d'inspectionCes produits sont inspectés pour détecter les défauts par une série de postes d'inspection utilisant des caméras industrielles de haute précision.Les images obtenues par les caméras sont transmises sans perte de données ni interférence à un ordinateur géré par un système de traitement d'images en temps réel: grâce à l'interface de l'opérateur, l'utilisateur peut interagir avec le système d'exploitation de manière simple et intuitive.
Après traitement de l'image, les objets sont importés dans trois zones de stockage différentes pour les objets conformes, défectueux dimensionnellement et défectueux esthétiquement selon les critères d'inspection prédéfinis.Les paramètres d'inspection des objets sont rapides et faciles à définir, l'équipement et le dispositif d'alimentation sont faciles à nettoyer et la fréquence d'inspection est élevée.
Paramètres techniques de la machine d'inspection visuelle WirT- Table de verre unique
| Tparamètres techniques |
12 |
| Mles matériaux |
Sgel de liqueur |
| Cvotre |
Fcouleur |
| Le minimum diamètre extérieur(mm) |
3 mm |
| Diamètre extérieur maximal(mm) |
12 mm |
| Le minimum épaisseur détectable ((mm) |
2 mm |
| Nombre maximal épaisseur détectable ((mm) |
12 mm |
| l'efficacité |
La vitesse maximale est de 1000 pièces/min dépend de la surface et de la taille du produit. |
| Nourrissage |
Alimentation par vibration |
| Détection de la taille |
12 |
| La caméra |
B/W |
| DétectionRégion (mm) |
Φ18 |
| Nombre maximalDétectionhauteur ((mm) |
12 mm |
| Résolution ratio(mm) |
0.001 |
| Détectionprécision ((mm) |
+/- 0.008 |
| Je répète.la précision(mm) |
+/- 0.005 |
| Inspection des mesures de hauteur |
12 |
| DétectionRégion (mm) |
12 mm |
| Résolution ratio(mm) |
0.001 |
| Détectionprécision ((mm) |
+/- 0.008 |
| Je répète.la précision(mm) |
+/- 0.005 |
| Station de travail de surface |
12 |
| La caméra |
Fcouleur |
| Plage de détection de la caméra individuelle (mm) |
12 mm |
| Résolution optique (mm/px) |
0.010 |
| Surface minimale détectable du défaut (mm) |
0.030 x 0.030 |
| Station d'inspection du côté intérieur (facultatif) |
12 |
| La caméra |
Fcouleur |
| Plage de détection de la caméra individuelle (mm) |
12 mm |
| Résolution optique (mm/px) |
0.010 |
| Surface minimale détectable du défaut (mm) |
0.030 x 0.030 |
| Station d'inspection extérieure |
12 |
| La caméra |
Fcouleur |
| Plage de détection de la caméra individuelle (mm) |
12 |
| Résolution optique (mm/px) |
0.012 |
| Surface minimale détectable du défaut (mm) |
0.036 x 0.036 |
| Optionnel |
| 5 litres de trémie |
| 15 litres de trémie |
| Capuchon à poussière |
| Contrôle manuel du nettoyage |
| Emballageag- La machine |
Application de l'appareil d'inspection visuelle à double table en verre DenT
Composants électroniques, moulage par injection de précision, fixations matérielles,
Des bagues d'étanchéité, du silicone en caoutchouc, des contacts en argent industriel, etc.
